锂金属电板因其极高的表面比容量（3860 mAh/g）和最低的归附电位（-3.04 V vs. 标准氢电极），被合计是理念念的下一代电板时代。相关词ag真人百家乐官网，其实质应用受到锂枝晶滋长、锂的不成逆亏欠以及锂源过度等问题的规则，这些问题导致电板安全性申斥、轮回寿命申斥和能量密度不及。此外，如何完毕锂金属负极与现存的电板坐褥工艺高效适配亦然现时盘问的重要挑战。

近日，西北工业大学马越教讲课题组提倡了一种针对少锂金属电板（LLMB）模子的梯度亲锂、离子抵偿的层叠界面盘算。通过便捷的湿化学范例，将具有可定制组分的高熵金属磷化物（HEMP）颗粒分散于归附氧化石墨烯（RGO）中。此外，通过层周折印刷时代，将聚偏二氟乙烯-六氟丙烯（PVDF-HFP）团聚物与熔融锂的混联结为顶部锂补充层（MTL@PH）。这种集成层（HEMP@RGO-MTL@PH）不仅八成完毕10 mAh cm⁻²的无枝晶的锂千里积，其对称电板还能在83%放电深度（DOD）强健轮回600 h。当其与高镍三元正极（LiNi₀.₈Mn₀.₁Co₀.₁O₂，NCM811，双面涂覆，16.9 mg cm⁻²，ag平台真人百家乐N/P比为0.21）配对拼装成200 mAh软包电板时，该电板完毕了414.7 Wh kg⁻¹的能量密度、977.1 W kg⁻¹的功率输出，何况通过透射样式原位XRD监测了NCM811的可逆晶格推广，揭示了预锂化对Li+哄骗率的提高机制。该著作以“ Lithiophilic-Gradient, Li+ Supplementary Interphase Design for Lean Lithium Metal Batteries”为题发表在海外期刊Advanced Materials上。西北工业大学材料学院马越教授为通信作家。第一作家是材料学院硕士生程路。

盘问亮点：一、亲锂的Sn、Sb和P物种在HEMP中充任多组分“磁体”，八成申斥锂成核势垒，完毕锂离子的均匀千里积；同期，RGO支架灵验缓解了锂枝晶滋长带来的机械应力。二、熔融锂会自愿地与PVDF-HFP层发生反映，该层厚度可转化，范围为2 μm（0.28 mAh cm⁻²）到10 μm（1.47 mAh cm⁻²）。通过层周折时代，八成完毕负极基体的精确预锂化。三、通过透射样式的原位X射线衍射时代，对单层软包电板（电解液用量为1.5 g Ah⁻¹，N/P比为0.21）中配对的NCM811正极在充放电经由中的及时相变进行了监测，考证了在器件水平上锂离子的高度可逆性。

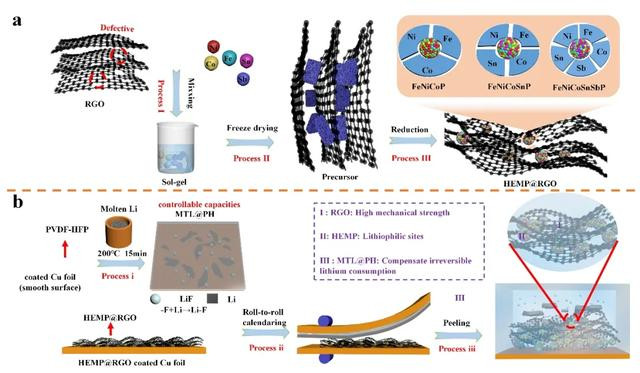

图1. (a) HEMP@RGO制备工艺图：工艺 Ⅰ：溶胶-凝胶溶液变成搀和物；工艺 Ⅱ：通过冷冻干燥法干燥；工艺 Ⅲ：煅烧归附。(b)堆叠界面制备工艺图：工艺 ⅰ：预锂化层制备；工艺 ⅱ：转印法工艺；工艺 ⅲ：分离变成HEMP@RGO-MTL@PH-Cu。

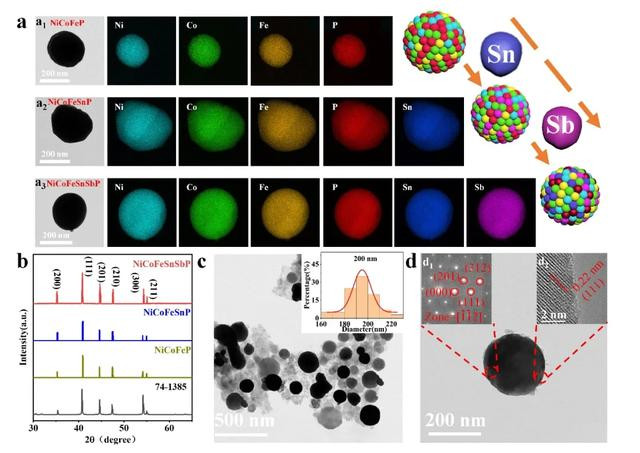

图2. (a) 不同构成的HEMP颗粒（包括NiCoFeP、NiCoFeSnP和NiCoFeSnSbP）的透射电子显微镜（TEM）图像及对应的元素散播图。 (b) NiCoFeP、NiCoFeSnP和NiCoFeSnSbP颗粒的X射线衍射（XRD）图谱。 (c) NiCoFeSnSbP颗粒的TEM图像及粒径散播（插图）。 (d) NiCoFeSnSbP颗粒的TEM图像（插图d1：NiCoFeSnSbP颗粒的选区电子衍射（SAED）图案；插图d2：颗粒旯旮的高永诀率TEM图像）。

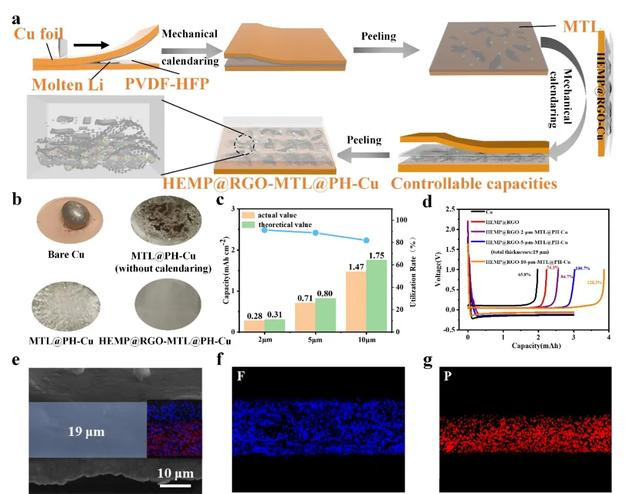

图3. (a) HEMP@RGO-MTL@PH-Cu制备经由暗示图。(b) Bare Cu、MTL@PH-Cu（未压延）、MTL@PH-Cu和HEMP@RGO-MTL@PH-Cu基底的光学图像。(c) 不同厚度MTL@PH层的表样子量及实质脱锂值。(d) Bare Cu、不同厚度MTL@PH涂层的HEMP@RGO-Cu的ICE。(e) HEMP@RGO-MTL@PH-Cu电极的横截面SEM图像及对应的能量色散X射线光谱（EDX）元素散播图。(f, g) HEMP@RGO-MTL@PH-Cu电极的EDS（F和P）元素散播图。

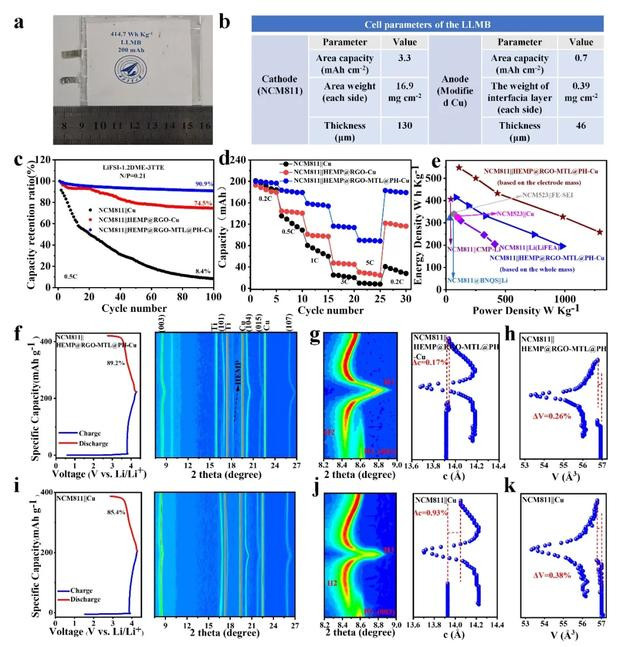

图4. (a) 200 mAh LLMB软包电板的光学图像ag真人百家乐官网。(b) 200 mAh软包电板的时代规格。(c) NCM811

• ag真人百家乐官网
• 对于
• 金树
• 发表
• 北工大
